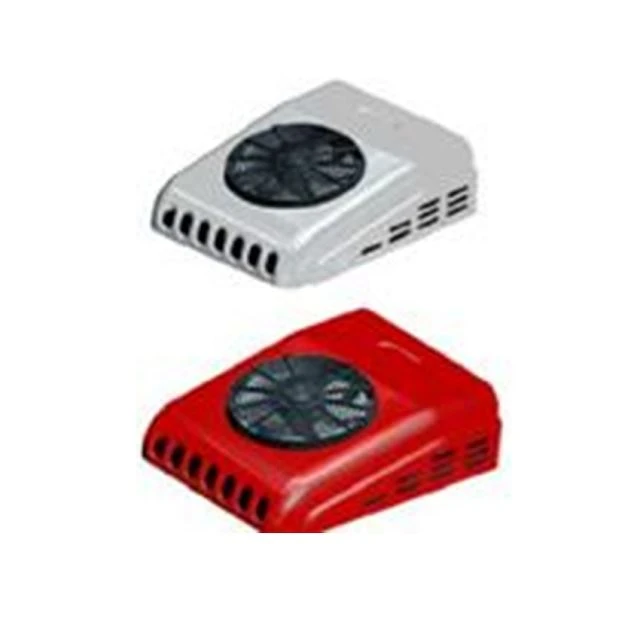

Specyfikacja produktu Model DC-25 Napięcie 24V Pobór energii 500-800W Objętość powietrza dmuchawy 650 m3/h Chłodziwo R134a, 0,5 kg Pilot zdalnego sterowania TAK Wydajność chłodnicza 2500 W (wysoka prędkość); 1500 W (niska prędkość)
Instalacja 1. Przed przystąpieniem do instalacji należy sprawdzić, czy napięcie klimatyzatora jest takie samo jak napięcie wózka.
2. Wiercenie otworów
Parownik można zamontować z boku lub z tyłu kabiny. Zwykle, jeśli w kabinie jest miejsce do spania, można je zamontować z boku. Istnieją 3 rodzaje skraplaczy: montowane od góry, montowane z tyłu i montowane od dołu.
Ustal położenie skraplacza i parownika, a następnie wywierć otwory. Upewnij się, że otwory, przez które przechodzą przewody i przewody znajdują się z tyłu kabiny, warto je uszczelnić. Skraplacz należy zamocować w pobliżu parownika, aby łatwo było podłączyć przewody i orurowanie.
W kabinie należy znaleźć dobre miejsce na zamocowanie parownika, wymiary otworów powinny być zgodne z tabliczką typu U i parownikiem lub z oferowanym przez nas rysunkiem. Ta sama procedura dla skraplacza.
3. Instalacja skraplacza
Umieścić skraplacz na dachu kabiny (typ dachowy) lub z tyłu kabiny (typ montowany z tyłu), upewnić się, że odległość i rozmiar otworów w kabinie są takie same, jak otwory w skraplaczu, ID=φ12. Zamocuj je śrubami M10 * 60, a następnie uszczelnij śruby. Wkręć wszystkie śruby, a następnie je uszczelnij.
4. Instalacja parownika, przewodów i rur
Po pierwsze: dopasuj 4 otwory w płycie U do otworów wywierconych w kabinie, a następnie je zamocuj.
Po drugie: Dopasuj drewnianą płytę montażową, otwory montażowe na parowniku do otworów montażowych na płycie typu U, przymocuj je długimi śrubami, które Ci wysłaliśmy. Przykręć je mocno.
Po trzecie: zakryj czarny płaszcz izolacyjny na wężu niskiego ciśnienia, znajdź zawór rozprężny typu H, następnie jeden koniec połącz z parownikiem, a drugi koniec połącz z wężem niskiego ciśnienia, następnie zamocuj płytę w pobliżu żelaznego złącza, zamocuj i przykręć je śrubami M6. Podłącz drugi koniec węża wysokiego i niskiego ciśnienia do złącza wysokiego i niskiego ciśnienia sprężarki i przykręć je. Na koniec zakryj zawór rozprężny płaszczem izolacyjnym.
Po czwarte: podłącz przewody. Podłącz odpowiednie złącze sterownika, wentylatorów i czujnika, są tylko 2 złącza, które należy podłączyć, jedno jest połączone z akumulatorem, a drugie z parownikiem, a tymczasem, jeśli złącze jest złe, można je podłączyć.
Po piąte: Podłącz rurę odpływową. Podłączyć rurę spustową do dna skraplacza i opuścić ją wzdłuż ściany kabiny, pomocne jest wypuszczenie wody.
Po szóste: Zwiąż drut i wszystkie przewody razem z taśmą
Po siódme: Wypełnij wszystkie otwory pianką, a następnie uszczelnij je. Parownik jest zamontowany z boku kabiny. Parownik jest zainstalowany z tyłu kabiny.
5.Zainstaluj obudowę skraplacza po jej przetestowaniu.
