Jednostka zarządzania temperaturą akumulatora o mocy 4,5 kW

Jeśli szukasz modułu zarządzania ciepłem akumulatora o mocy 4,5 kW, zapraszamy do sprzedaży hurtowej produktu z naszej fabryki. Jako jeden z wiodących producentów i dostawców w Chinach oferujemy najlepszą obsługę i szybką dostawę. Teraz sprawdź ofertę u naszego sprzedawcy.

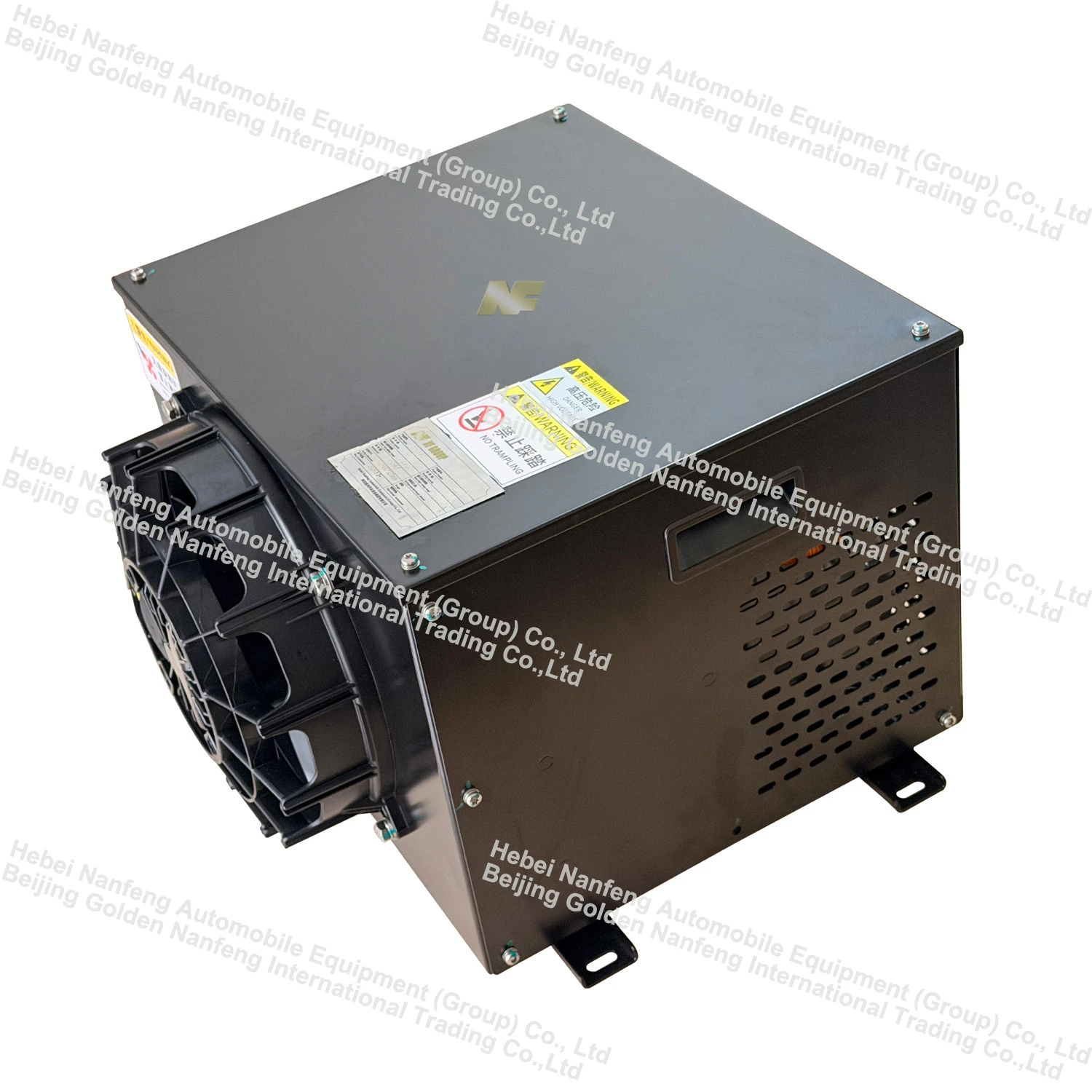

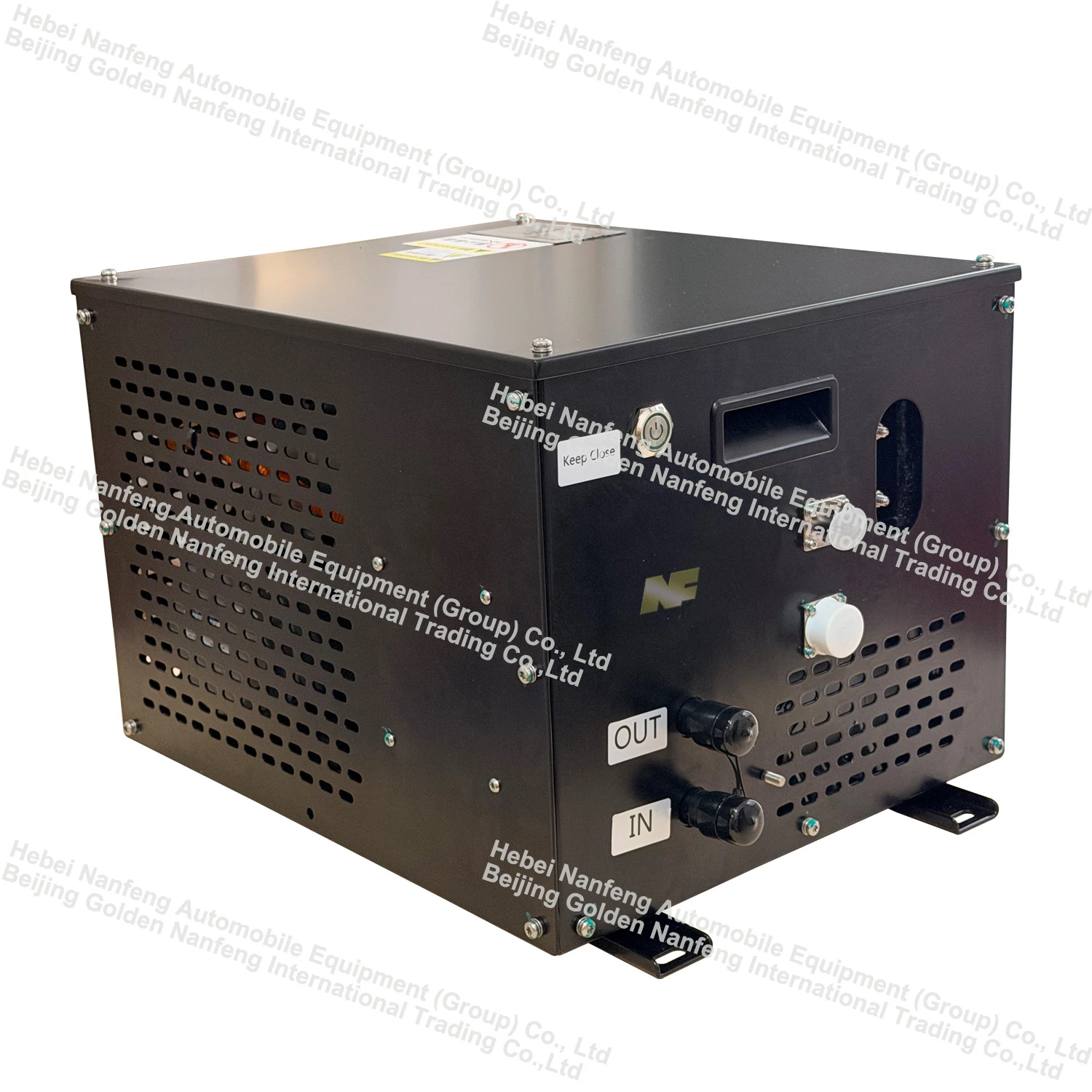

Jednostka zarządzania temperaturą akumulatora o mocy 4,5 kW



Moduł zarządzania temperaturą akumulatora o mocy 4,5 kW to bardzo praktyczny produkt, który może skutecznie zarządzać temperaturą akumulatora, aby uniknąć przegrzania i wydłużyć jego żywotność. Ten rodzaj jednostki nadaje się na różne okazje. Poniżej przedstawiono kilka typowych scenariuszy użycia.



Temperatura akumulatora w tych samochodach często wpływa na jego wydajność i żywotność. W rezultacie instalacja systemów zarządzania temperaturą akumulatora może skutecznie obniżyć temperaturę akumulatora, wydłużyć czas serwisowania pojazdu i poprawić jego osiągi.





System zarządzania temperaturą akumulatora o mocy 4,5 kW ma piękny wygląd i skoordynowane kolory, a każdy element został zaprojektowany tak, aby spełniać wymagania użytkownika w zakresie wodoodporności, olejoodporności, odporności na korozję i odporności na kurz. Ma dobrą funkcjonalność i konstrukcję, jest prosty w użyciu i oferuje szereg trybów pracy. Dokładność pomiaru i kontroli jest świetna, wyniki testów są powtarzalne, niezawodność jest wysoka, a żywotność jest długa. Części są zbudowane z-wysokiej jakości materiałów i wykorzystują wyrafinowane, praktyczne i niezawodne maszyny, hydraulikę, urządzenia elektryczne i inne komponenty, które spełniają obowiązujące normy krajowe i branżowe. Komponenty takie jak elektronika, instrumenty i inne.



Główne parametry komponentów elektrycznych można odczytać i kontrolować w komputerze głównym za pośrednictwem komunikacji CAN. Posiada pełne funkcje zabezpieczające, takie jak przeciążenie, podnapięcie, przepięcie, przetężenie, nadmierna temperatura, nieprawidłowe ciśnienie w układzie i inne funkcje zabezpieczające.





Schemat ideowy naszegoSystem zarządzania temperaturą akumulatora 4,5 kWjest pokazany na zdjęciu. Ciągła czerwona linia na rysunku przedstawia cykl chłodzenia, a przerywana niebieska linia przedstawia cykl chłodzenia. To urządzenie może działać w trzech trybach, w tym w trybie chłodzenia, trybie ogrzewania (opcjonalnie) i trybie-własnej cyrkulacji. Urządzenie przełącza się pomiędzy tymi trzema trybami w oparciu o informacje zwrotne dotyczące parametrów z pakietu akumulatorów BMS.



①Tryb chłodzenia

Kiedy wentylator i sprężarka są włączone, a czynnik chłodniczy o wysokiej-temperaturze i-ciśnieniu jest usuwany ze sprężarki i wchodzi do skraplacza w celu uwolnienia ciepła i chłodzenia. Następnie jest on dławiony i rozprężany przez termiczny zawór rozprężny w celu chłodzenia. Czynnik chłodniczy o niskim-ciśnieniu i-temperaturze dostaje się do chłodnicy akumulatora i wymienia ciepło z czynnikiem chłodzącym o wysokiej-temperaturze wypływającym z akumulatora. Czynnik chłodniczy pochłania ciepło i wpływa do otworu ssawnego sprężarki, kończąc cykl chłodzenia. Jednocześnie-chłodziwo o wysokiej temperaturze wypływające z wylotu akumulatora przechodzi przez pompę wodną i przepływa przez agregat chłodniczy, aby uzyskać schłodzenie, tworząc czynnik chłodzący o niskiej-temperaturze, który dostaje się do wlotu akumulatora, aby schłodzić akumulator i zakończyć cykl obiegu wody.



Tryb chłodzenia jest odpowiedni do warunków pracy z dużym obciążeniem termicznym pakietu akumulatorów.

②Tryb ogrzewania (opcjonalnie)

Gdy wentylator i sprężarka są wyłączone, włącza się pompa wodna i nagrzewnica elektryczna, a płyn chłodzący o niskiej-temperaturze jest podgrzewany przez nagrzewnicę elektryczną, zanim przepłynie przez agregat chłodniczy i dostanie się do akumulatora w celu ogrzania akumulatora. Tryb ogrzewania jest odpowiedni do warunków pracy, w których temperatura akumulatora jest zbyt niska.

③Tryb-samodzielnego obiegu

Gdy wentylator i sprężarka są wyłączone, a włączona jest tylko pompa wodna, płyn chłodzący krąży pomiędzy modułem zarządzania ciepłem a akumulatorem, przenosząc ciepło z akumulatora.



Tryb-samoczynnej pracy jest odpowiedni do warunków pracy przy niskim obciążeniu termicznym akumulatora.





NIE.	Projekt	Specyfikacje parametrów
1	Model	EHP3.0-3
2	Wydajność chłodnicza	4,5 kW
3	Wydajność grzewcza	5kW
4	Napięcie znamionowe	320 V prądu stałego
5	Zasilacz niskiego napięcia	20-30 V prądu stałego
6	Ochrona przeciwprzepięciowa/napięcie odzyskiwania	450/470 V prądu stałego
7	Zabezpieczenie/regeneracja podnapięciowa	235/250 V prądu stałego
8	Nośnik czynnika chłodniczego	Roztwór 50%/50% glikol etylenowy/woda
9	Chłodziwo	R1234yf
10	Przemieszczenie sprężarki	34cc
11	temperatura pracy	-20 stopni -50 stopni
12	Poziom ochrony jednostki	IP67
13	Zewnętrzna średnica rury dopływowej wody	Φ20mm
14	Zewnętrzna średnica rury wylotowej wody	Φ20mm
15	Całkowita masa	<35 kg
16	Wymiary całkowite	Zobacz rysunki
17	Metoda instalacji	Montaż śruby M8
18	Wymiary montażowe	Zobacz rysunki
19	Metoda komunikacji	CAN2.0









1. Czas realizacji produkcji



Zamówienia standardowe: Produkcja zostanie zakończona w ciągu 15–20 dni roboczych po otrzymaniu wpłaty.
Zamówienia niestandardowe: Czas realizacji może się różnić w zależności od złożoności projektu i ilości zamówienia. Dokładny harmonogram potwierdzimy przed rozpoczęciem produkcji.
Pilne zamówienia: przyspieszona produkcja jest dostępna na życzenie. Prosimy o kontakt w celu ustalenia priorytetów.



2. Warunki płatności



Przykładowe zamówienie: Produkcja rozpocznie się po wpłacie 100% zaliczki.
Zamówienie zbiorcze:
Zadatek: w celu potwierdzenia zamówienia i rozpoczęcia produkcji wymagane jest 50-80% całkowitej wartości zamówienia.
Płatność salda przed wysyłką. Dostarczymy zdjęcia lub filmy gotowych towarów do potwierdzenia przed końcową płatnością.

Akceptowane metody płatności: T/T (przelew bankowy), PayPal, akredytywa na widoku lub inne uzgodnione metody.

3. Wysyłka i dostawa



Wszystkie zamówienia realizowane są przez nasz dział sprzedaży w ciągu 48 godzin. Współpracujemy z DHL, FedEx i UPS, aby zapewnić bezpieczną i terminową dostawę. Standardowa wysyłka trwa 7-12 dni roboczych. Gdy paczka będzie w drodze, otrzymasz wiadomość e-mail ze szczegółami śledzenia.

4.Notatki



Prosimy o niezwłoczne zorganizowanie płatności, aby uniknąć opóźnień w produkcji lub dostawie.

W przypadku dużych lub powtarzających się zamówień można omówić elastyczne harmonogramy płatności.









Nasze produkty posiadają certyfikaty CE, IATF 16949, ISO 14001, ISO 45001 i inne oraz są zgodne zarówno ze standardami eksportowymi, jak i branżowymi.

Aby zapewnić bezpieczeństwo produktu podczas użytkowania, należy zachować następujące środki ostrożności:



• Przed uruchomieniem urządzenia należy najpierw podłączyć przewód uziemiający;
• Przed uruchomieniem urządzenia należy sprawdzić, czy rura wodna jest zamocowana, aby zapobiec rozpryskiwaniu się płynu niezamarzającego spowodowanego ciśnieniem wewnątrz rury wodnej po pracy;
• Przed uruchomieniem urządzenia należy sprawdzić, czy elementy elektryczne i wtyczki są zamontowane we właściwej pozycji i czy nie występują luzy;
• Przed uruchomieniem urządzenia należy sprawdzić, czy bieguny dodatnie i ujemne wtyczki wysokiego napięcia-wtyczki- urządzenia są zgodne z rysunkami.
• Dane techniczne zasilacza i bezpiecznika powinny być zgodne z instrukcją i tabliczką znamionową produktu, a dopuszczalny zakres wahań napięcia roboczego wynosi ± 10%;
• W miejscu instalacji należy zarezerwować wystarczającą liczbę otworów konserwacyjnych, aby zapewnić napełnienie urządzenia chłodziwem i czynnikiem chłodniczym. Rurę wodną i powierzchnię interfejsu elektrycznego można łatwo zdemontować i naprawić, a całą maszynę można łatwo zdemontować, co ułatwia klientom konserwację i konserwację urządzenia;
• Standardowy wymóg dotyczący prześwitu pod pojazdem-do zabudowy jest większy niż 540 mm (spełniający wymagania dotyczące brodzenia). W przypadku specjalnej konstrukcji prześwit można odpowiednio zmniejszyć w zależności od rozmieszczenia podzespołów elektrycznych;
• W pobliżu wlotu i wylotu powietrza całego systemu zarządzania ciepłem nie powinno być żadnych przeszkód, aby zapewnić skuteczną wentylację
• Zabrania się przechylania instalacji urządzenia (kąt pomiędzy główną osią urządzenia a horyzontem nie powinien przekraczać 5 stopni);
• Surowo zabrania się pracy urządzenia bez chłodziwa;
• Osobom nieprofesjonalnym surowo zabrania się demontażu i naprawy urządzenia. Surowo zabrania się stosowania części naprawczych niedostarczonych przez NF Group.
• Należy dodać filtr na przednim końcu wlotu wody do urządzenia (o rozmiarze filtra większym lub równym 30 mesh);
• Napięcie robocze tego systemu jest wysokie, a cały pojazd musi być skutecznie chroniony wysokim napięciem i izolacją, aby w razie wypadku odciąć zasilanie.

※ Uwaga: Aby wykonać powyższą pracę, należy odłączyć zasilanie!
