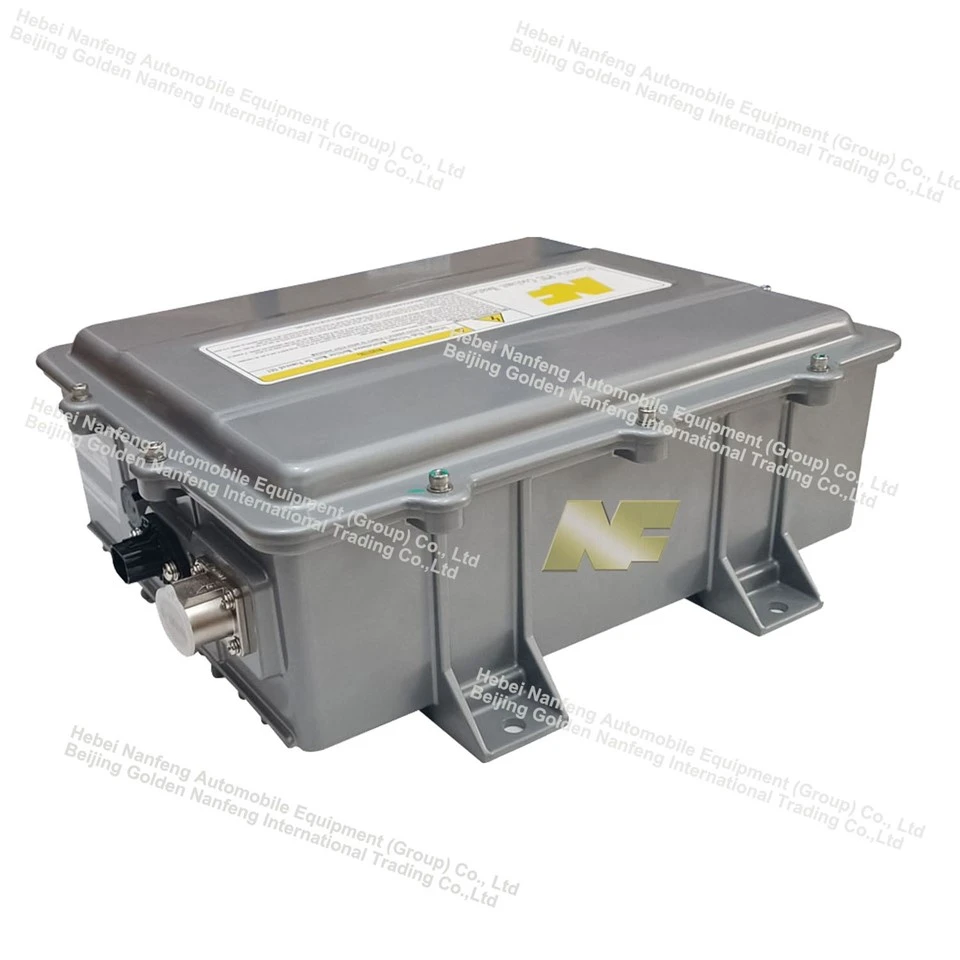

Nagrzewnica elektryczna wysokiego napięcia do autobusów elektrycznych o mocy 30 kW
Grupa Hebei Nanfeng zajmuje się produkcją grzejników od ponad 30 lat, a nasza firma jest największym producentem urządzeń do ogrzewania i chłodzenia samochodów w Chinach oraz wyznaczonym dostawcą pojazdów wojskowych w Chinach. Kluczowe rynki docelowe obejmują pojazdy elektryczne: systemy zarządzania temperaturą akumulatorów i urządzenia chłodnicze HVAC. Jednocześnie współpracujemy również z firmą Bosch, a jakość naszych produktów i linia produkcyjna zostały wysoko ocenione przez firmę Bosch.
Opis
Jeśli szukasz podgrzewacza płynu chłodzącego o mocy 30 kW do autobusów elektrycznych o mocy 30 kW, zapraszamy do sprzedaży hurtowej produktu z naszej fabryki. Jako jeden z wiodących producentów i dostawców w Chinach oferujemy najlepszą obsługę i szybką dostawę. Teraz sprawdź ofertę u naszego sprzedawcy.
Wysokonapięciowy podgrzewacz płynu chłodzącego do autobusów elektrycznych o mocy 30 kW
Opis produktów
W tej nagrzewnicy elektrycznej PTC zastosowano technologię PTC, która spełnia-wymagania bezpieczeństwa pojazdów osobowych związane z wysokim napięciem, a jednocześnie spełnia odpowiednie wymagania środowiskowe dotyczące elementów komory silnika.
Celem nagrzewnicy elektrycznej PTC jest zastąpienie bloku silnika jako głównego źródła ciepła, zasilanie elementu grzejnego PTC w celu podniesienia jego temperatury, a następnie podgrzanie czynnika w rurociągu obiegowym układu poprzez wymianę ciepła.
Jego główne cechy użytkowe są następujące:
Zwarta konstrukcja, duża gęstość mocy i elastyczne dopasowanie do przestrzeni montażowej pojazdu.
Redundantna konstrukcja uszczelnienia poprawia niezawodność systemu.
| Model | NF HVH-Q30 |
| Napięcie znamionowe | 600V |
| Zakres napięcia | 450-750V |
| Moc znamionowa | 30KW |
| Przepływ (L/h) | ＞3000 |
| Sygnał sterujący | MÓC |
| Poziom ochrony | IP67 |
| Waga | 10,5 kg |
| Wymiary montażowe | 162*305 mm |
Rozmiar wlotu i wylotu
Zasady projektowania produktów
Nagrzewnica elektryczna WPTC składa się z elementu grzejnego PTC, sterownika i wewnętrznego rurociągu. Element grzejny jest zainstalowany w zintegrowanym zbiorniku wody lutowniczej, a płyn chłodzący przepływa przez-precyzyjny kolektor w zbiorniku, aby zapewnić absorpcję ciepła i cyrkulację.
Płytka drukowana sterownika jest przymocowana-formowaną wtryskowo obudową za pomocą śrub, a złącze łączy się bezpośrednio z płytką drukowaną. Jego schemat elektryczny pokazano na rysunku 1 poniżej:
Jednostka sterująca próbkuje prąd i napięcie obwodu wysokiego-za pomocą rezystorów bocznikowych i rezystorów próbkujących, aby uzyskać zabezpieczenie przed nieprawidłowym działaniem.
Na wejściu zasilania niskiego-napięcia zainstalowany jest tłumik napięcia przejściowego (TVS), aby skutecznie zapobiegać przepięciom. Transformator izolujący wysokiej-częstotliwości zapewnia zasilanie pomocnicze po stronie-wysokiego napięcia. Jednostki sterujące wysokiego i niskiego napięcia komunikują się i wymieniają informacje za pośrednictwem izolatora cyfrowego. Pomocniczy zasilacz wejściowy jest wyposażony w zabezpieczenie-ograniczające prąd. Czujniki temperatury NCT_A i NTC_B, umieszczone odpowiednio na wlocie i wylocie, służą do monitorowania temperatury płynu chłodzącego w czasie rzeczywistym i zapewniają szybką ochronę, gdy temperatura jest zbyt wysoka.
Podłączenie elektryczne produktu
Rysunek 5 poniżej przedstawia definicje styków wtyczek wysokiego i niskiego napięcia-.
Wtyczka wysokiego napięcia-w modelu: PL082X-61-6
Wtyczka końcowa wiązki przewodów-w modelu: PL182X-61-6
Wtyczka niskiego napięcia-w modelu: 6188-6227
Model wiązki przewodów niskiego napięcia: 6189-7608
|
WN |
1 |
DC600V |
|
2 |
DC600- |
|
|
A |
Blokada wysokiego napięcia |
|
|
B |
Blokada wysokiego napięcia |
|
|
Łotwa |
1 |
DC24+ |
|
2 |
DC24- |
|
|
3 |
Blokada wysokiego napięcia |
|
|
4 |
Blokada wysokiego napięcia |
|
|
5 |
||
|
6 |
||
|
7 |
MOŻE-H |
|
|
8 |
MOŻE-L |

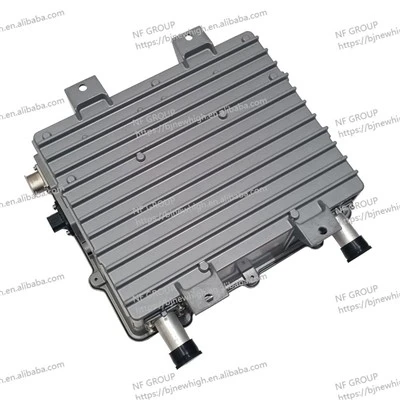

Szczegóły produktów
Bezpieczeństwo produktów
Zasada bezpieczeństwa PTC:
Nieodłączne cechy elementu PTC powodują, że wraz ze wzrostem temperatury wzrasta rezystancja, automatycznie zmniejszając osiągalną moc grzewczą. Dzięki temu nawet w najgorszych-scenariuszach maksymalna temperatura systemu będzie ograniczona do zakresu tolerancji otaczającego środowiska.
Wykrywanie uszkodzeń izolacji (pojazd):
Klient musi podłączyć śrubę uziemiającą do ramy pojazdu.
Aby wykryć uszkodzenia izolacji, w pojeździe należy zainstalować urządzenie do wykrywania izolacji.
Zastosowanie produktów
