Grzałka płynu chłodzącego PTC 5kW HVH
Podgrzewacz płynu chłodzącego PTC pojazdu elektrycznego NF nadaje się do pojazdów z akumulatorami hybrydowymi i jest używany głównie jako główne źródło ciepła do regulacji temperatury w samochodzie. Efekt ogrzewania produktu jest szybszy niż w przypadku silnika spalinowego. Podczas procesu ogrzewania energia elektryczna jest skutecznie przekształcana w energię cieplną przez element PTC.
Opis
Grzałka płynu chłodzącego PTC 5kW HVH
Opis produktu

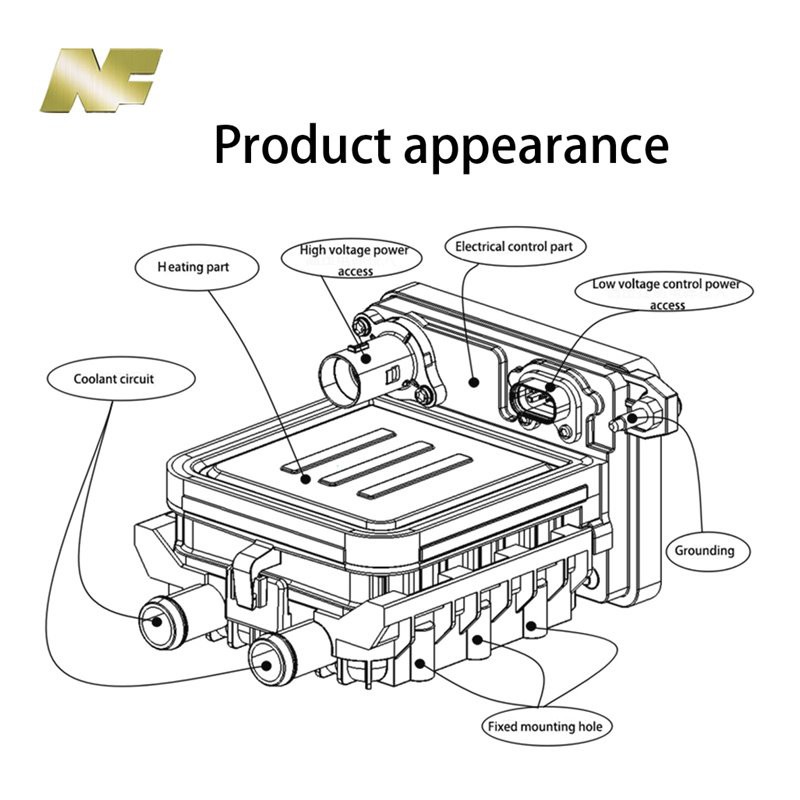

Szczegółowe wymiary i rozmieszczenie otworów montażowych można znaleźć w cyfrowym modelu 3D i rysunkach.
Nagrzewnica elektryczna PTC wykorzystuje technologię PTC, aby spełnić wymagania bezpieczeństwa samochodów osobowych pod wysokim napięciem. Ponadto może również spełniać odpowiednie wymagania środowiskowe dotyczące komponentów w komorze silnika.
Parametr produktu
| Średnia temperatura | -40 stopień -90 stopień |
| Typ średni | Woda:glikol etylenowy/50:50 |
| Moc/kW | 5 kW przy 60 stopniach, 10 l/min |
| Ciśnienie bruzd | 5barów |
| Rezystancja izolacji MΩ | Większe lub równe 50@DC1000V |
| Protokół komunikacyjny | MÓC |
| Stopień ochrony złącza (wysokie i niskie napięcie) | IP67 |
| Napięcie robocze wysokiego napięcia/V (DC) | 450-750 |
| Napięcie robocze niskiego napięcia/V (DC) | 9-32 |
| Prąd spoczynkowy niskiego napięcia | <0,1 mA |
Połączenie elektryczne
Rysunek poniżej przedstawia definicję styków złącza, widok w kierunku A odpowiada złączu wysokiego napięcia, a widok w kierunku B odpowiada złączu niskiego napięcia.
Złącze zasilania wysokiego napięcia
Wtyczka dokująca: 805-972-021
Lokalizacja: A
Kolor pomarańczowy
Złącze zasilania sterowania niskiego napięcia
Wtyczka dokująca: 805-031-551
Lokalizacja: A
Kolor: Czarny
Koncepcja bezpieczeństwa technicznego
System nagrzewnicy elektrycznej PTC składa się z 2 modułów: modułu elektronicznego i modułu grzewczego.
Oczekiwaną funkcją nagrzewnicy elektrycznej PTC jest dostarczanie wysokiego napięcia do elementu grzejnego PTC przez IGBT oraz sterowanie prądem grzewczym za pomocą oprogramowania i czujnika temperatury Temp2.
Funkcjonalne mechanizmy bezpieczeństwa modułów grzewczych:
Nadmierną temperaturę modułu grzewczego można wykryć za pomocą oprogramowania i czujnika temperatury Temp2, a IGBT jest sterowany przez oprogramowanie w celu wyłączenia prądu grzewczego. Ponadto element grzejny PTC może ograniczać prąd grzania i temperaturę niezależnie od modułu elektronicznego. Uszczelniona metalowa obudowa nagrzewnicy elektrycznej PTC może zapobiec przegrzaniu nagrzewnicy elektrycznej PTC.
Funkcjonalne mechanizmy bezpieczeństwa modułów elektronicznych:
Nadmierna temperatura modułu elektronicznego jest wykrywana przez oprogramowanie i czujnik temperatury Temp1, a następnie programowo wyłącza prąd grzania. Dodatkowo szczelna metalowa obudowa modułu elektronicznego chroni grzałkę elektryczną PTC przed przegrzaniem.
Aplikacja
Podgrzewacz płynu chłodzącego PTC pojazdu elektrycznego stosowany głównie w systemach zarządzania temperaturą ogniw paliwowych oraz w ogrzewaniu kabin samochodowych i przedziałów pasażerskich. Istnieje przetężenie, zwarcie, przegrzanie i inne funkcje zabezpieczające. Nadmiarowa konstrukcja uszczelnienia może poprawić niezawodność systemu.
Uszczelka
Nadmiarowa konstrukcja uszczelnienia i wysoka niezawodność systemu
